“煤矿用顶板离层在线监测系统，顶板离层在线监测系统”参数说明
| 型号： | Kj616 | 规格： | 系统尺寸 |
| 商标： | 恒安 | 包装： | 标准 |
| 测量范围： | 煤矿顶板离层监测 | 测量精度： | 1mm |
| 产量： | 10000 |
“煤矿用顶板离层在线监测系统，顶板离层在线监测系统”详细介绍

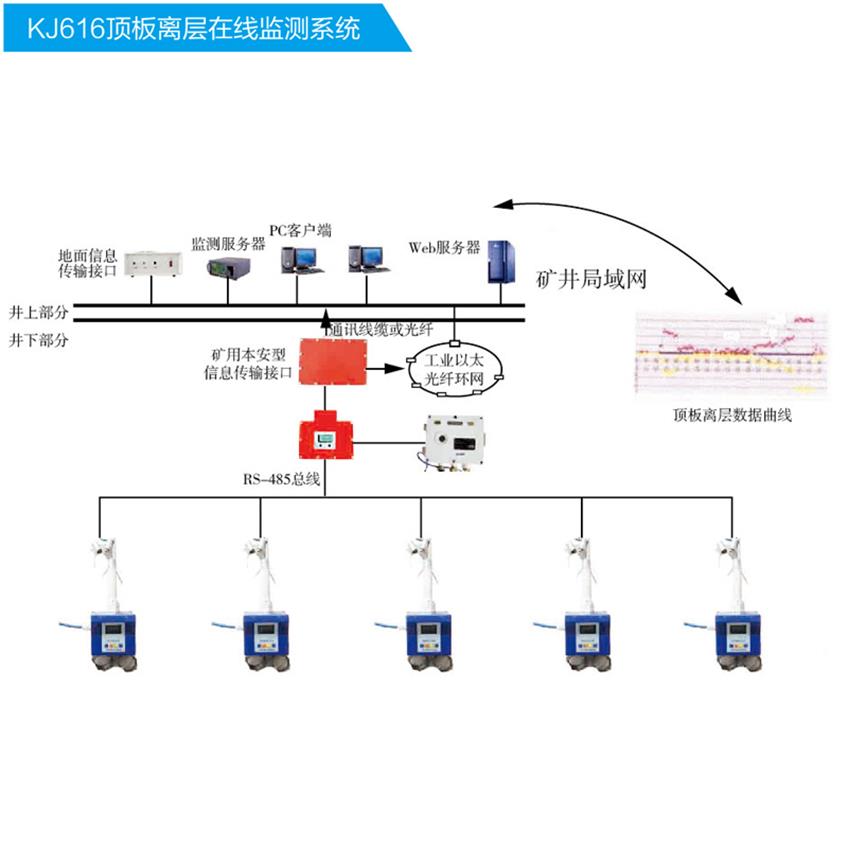

产品介绍综合数据监测系统主要由地面中心站监控主机和软件、通讯适配器、通讯电缆或光缆、矿用隔爆兼本质安全型电源箱、井下监控基站、无线数据收发机、矿用本安型数字压力计、围岩移动传感器、锚杆锚索应力数字压力计、钻孔数字压力计及防雷栅等单元构成。监控软件对数据进行处理、显示并进行打印，通讯适配器通过RS232接口与监控主机相连接；电源箱为井下监控基站提供本质安全型电源；井下监控基站与收发机进行无线双向通讯，并将采集到的数据进行处理后通过传输线路上传到地面中心站；监测数据通过无线模块传送到无线收发机。性能特点
顶板离层在线监测系统技术要求最大监测容量6台分站（每台分站可接16台传感器）模拟量输入传输处理误差≤1.0%最大巡检周期应≤30 s实时监测数据值能存盘记录保存7 d以上当系统主机发生故障时，丢失上述信息的时间长度≤5 min画面响应时间：调出整副画面85%的响应时间≤2 s，其余画面≤5 s
详细用途
顶板离层在线监测系统功能用途顶板离层在线监测系统功能：检测数据远距离通讯（用井下局域网或井下光纤或电话线传输）实时显示围岩离层状态现场数据显示、超限时报警指示系统硬件故障自诊断和显示数据查询、曲线打印输出技术指标：巡测周期<=10s通讯距离<10km传感器量程：0-240mm显示分辨率：1mm
远距离监测顶板动态（井上井下用通讯线缆、光纤或光纤环网传输数据）实时显示顶板离层数据，报警值任意设定，超限时现场闪光报警指示，井上系统显示系统硬件故障数据查询、曲线打印输出
