“HD-DM21信号隔离器、直流电流输入隔离器、直流电压输入隔离器”参数说明

是否有现货：	是	品牌：	虹润电子
加工定制：	否	测量精度：	0.2
工作环境：	0-50	结构型式：	导轨式
最大工作压力：	1	外形尺寸：	13108121
型号：	HD-DM21-27/X-0/X-D	规格：	一入一出、一入二出、二入二出
包装：	纸箱	电源：	24VDC
产量：	10000

“HD-DM21信号隔离器、直流电流输入隔离器、直流电压输入隔离器”详细介绍

HD-DM21系列电压/电流隔离器

★单通道、双通道。
★直流电压、电流输入。
★模拟量输出。
★输入/输出/电源磁隔离。
★传输精度(20℃)：0.15%FS。
★响应时间短，厚度薄，功耗低。
★插拔式端子，便于安装、维护。
★标准的35mmDIN导轨卡式安装。

■ 概述

HD-DM21将直流电压或电流信号经过隔离传送，转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。本产品品种分为一进一出、一进二出、二进二出，且输入、输出磁隔离。

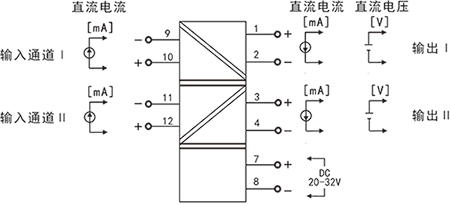

仪表接线图

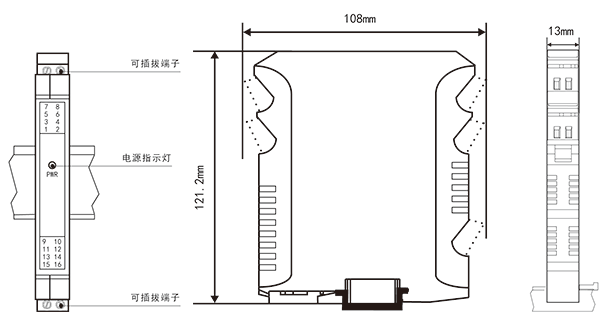

结构外形图

“HD-DM21信号隔离器、直流电流输入隔离器、直流电压输入隔离器”其他说明

■ 技术参数

输入
输入信号	4-20mA、0-20mA、0-5V、1-5V、0-10V
输入阻抗	电流阻抗≤50Ω，电压阻抗≥250KΩ
最大输入电流	≤30mA/≤10.5V
电流隔离器输出
输出信号	4-20mA，0-20mA，0-5V，1-5V，0-10V
输出负载	4-20mA，0-20mA负载电阻RL≤400Ω
	0-5V、1-5V 负载电阻RL≥250KΩ，0-10V 负载电阻RL≥500KΩ
电压隔离器输出
输出信号	4-20mA、0-20mA、0-5V、1-5V、0-10V
输出负载	4-20mA、0-20mA 负载电阻RL≤400Ω；
	0-5V、1-5V 、0-10V 负载电阻RL≥20KΩ
电源
电源	DC20-32V
功耗	单路输出功耗：≤0.8W；双路输出功耗：≤1.0W
其它参数
绝缘电阻 (输入/输出/电源之间)	≥100MΩ（500VDC时）
绝缘强度 (输入/输出/电源之间)	2000Vrms (1 min，无火花)
工作温度	-10～50℃(无凝露、无结冰)
相对湿度	25%～85%RH
保存温度	-10～60℃(无凝露、无结冰)
温度漂移	0.0075%FS/℃
安装方式	35mmDIN导轨安装
安装尺寸	13108121.2mm(宽高深)
传输精度（20℃）	0.15%FS
响应时间	≤2ms
重量	约130克
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）
适用现场设备	直流电压/电流源

■ 仪表选型

7

8

9

10

11

DM2系列电压/电流隔器 HD-DM21

-

□

/

□

-

□

/

□

-

□

位

规格

注释

|
|
|
|
|
|
↓
□

/

|
|
|
|
|
|
↓
□

|
|
|
|
|
|
|
|
|
|
|
|
↓
□

/

|
|
|
|
|
|
|
|
|
|
|
|
↓
□

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
D

7/8

<输入>

通道I/通道II(从列表中选择代码)

代码

类型

25

0-20mA

27

4-20mA

28

0-5V

29

1-5V

31

0-10V

X

通道II无输入时选择

9/10

<输出>

通道I/通道II(从列表中选择代码)

代码

类型

X

无输出

0

4-20mA

1

1-5V

3

0-5V

4

0-20mA

5

0-10V

12

<电源>

DC20-32V

备注：
    输入信号类型只能转换成同比例的输出信号类型。例：当输入选择4-20mA时，输出类型只能选择4-20mA或1-5V。
    电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚。
    型号举例：HD-DM21-27/27-0/0-D
    电流隔离器二进二出，输入信号为：4-20mA，输出信号为：4-20mA，供电电源为DC20-32V。
