【中间继电器】主要用途
DZ-430系列中间继电器系电磁式多触点中间继电器。此类继电器作为辅助继电器，用于交直流操作的各种保护和自动控制装置中以增加触点的数量和容量。DZ-431型用于直流回路，DZ-432型用于交流回路。
【中间继电器】结构
    继电器采用JCK-10A/3壳体。有凸出式前接线及后接线。
【中间继电器】技术要求

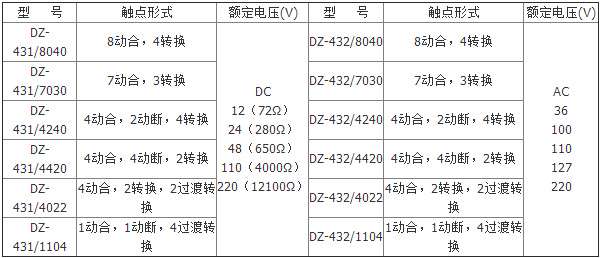

注:触点组合形式及数量用4位数字代码表征,列于型号之后,依次表示动合、动断、转换、过渡转换。如DZ-431/4022为4动合、0（合）动断、2转换、2过渡转换、余类推。
2．动作值为额定电压值的30%~70%。
3．返回值为不小于额定电压值的5%。
4．当输入激励量为额定值时，继电器动作时间不大于60ms。
5．当输入激励量从额定值下降到零时，继电器的返回时间不大于60ms。
6．功率消耗不大于4W（或4VA）。
7．热性能    当环境温度为40℃时，继电器绕组能长期承受110%额定电压值，温升不超过65℃。8．触点断开容量    在直流有感（τ=5ms）回路，U≤250V，I≤2A，为30W；在交流（cosφ=0.4）回路，U≤250V，I≤2A，为100VA。
9．触点长期允许闭合电流为2A。
10．绝缘电阻不小于300MΩ。
11．介质强度    继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，以及线圈电路与触点电路之间能承受 2kV (有效值)，50Hz 的交流试验电压历时1min，而无击穿或闪络现象。12．继电器电寿命为100000次。继电器机械寿命为 5×100000 次。
13．重量约为1kg。

【中间继电器】订货须知

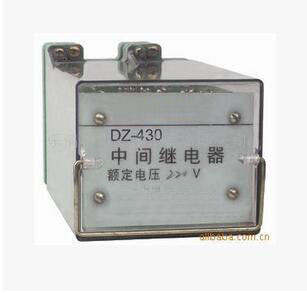

继电器】实拍图
