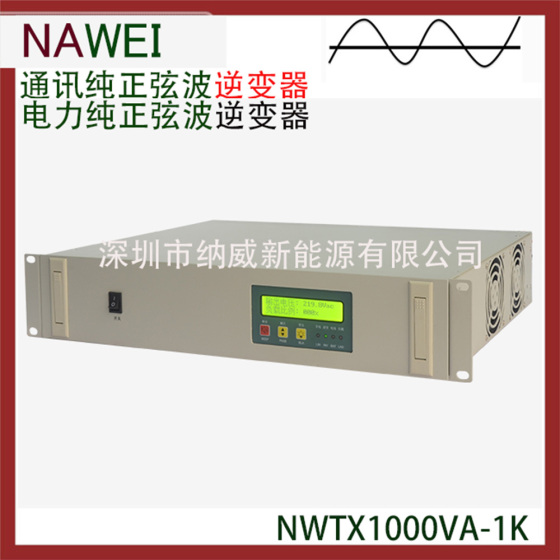

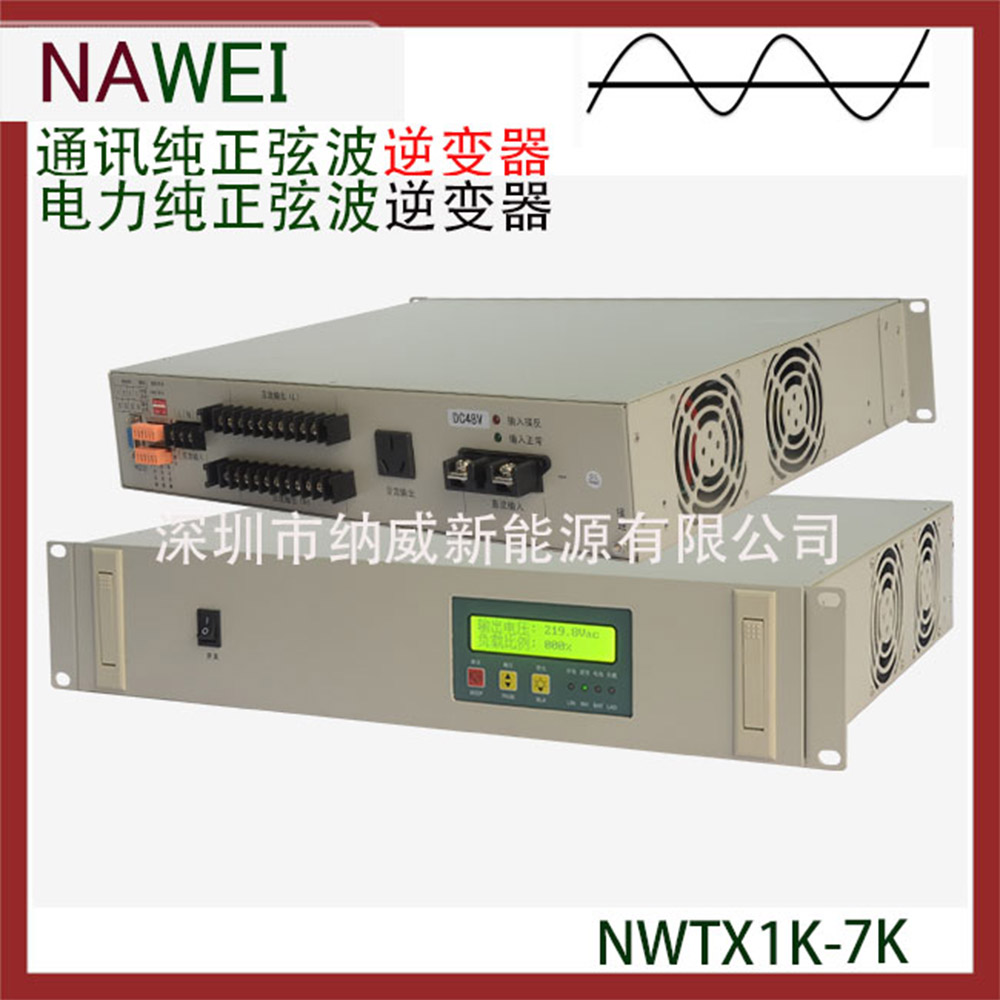

点击图片查看原图“正弦波逆变器-通讯专用NWCP1000VA”参数说明
| 是否有现货： | 是 | 认证： | EC |
| 控制方式： | 调频式（PFM） | 相数： | 多相 |
| 电能的频率： | 工频 | 换流方式： | 负载换流式 |
| 输出电压波形： | 正弦波 | 主开关器件的类型： | 场效应 |
| 发电源： | 太阳能 | 开关电路工作方式： | 定频软开关式 |
| 功率流动方向： | 双向 | 直流环节特性： | 高频环节 |
| 主电路拓扑结构： | 全桥 | 输入直流电源性质： | 电流源型 |
| 负载是否有源： | 有源 | 用途： | 工业 |
| 型号： | NW-1000K | 规格： | 482*300*88mm |
| 商标： | 正弦波 | 包装： | 482*450*176mm |
| 产量： | 1000 |
“正弦波逆变器-通讯专用NWCP1000VA”详细介绍
参数纠错采用三菱公司第五代高效IPM电源模块；
采用摩托罗拉公司生产的高性能32位控制CPU；
控制核心采用四层电路板布置，抗干扰性更好；
将模糊PID控制算法运用于逆变控制，提高了系统输出的动态响应，改善了电能输出质量，THD≤4%；
采用日本进口铁芯的高效变压器，转换效率可达92%；
逆变输出采用软同步技术，保证切换时间0~4ms；
中英文液晶显示多级菜单，显示内容有：实时参数、状态量、定值参数、定值修改，本机按键操作简单；
任意设置旁路优先或逆变优先；
智能风扇控制，实现无级调速、降低噪声延长风扇寿命；
丰富强大的监控软件，提供友好的安装界面，通过主机实现“遥控、遥测、遥调”控制功能； 安全的权限管理，系统运行人员无误操作可能；
|
型号 |
NWTX1000 |
NWTX2000 |
NWTX3000 |
|
|
额定容量（VA） |
1000 |
2000 |
3000 |
|
|
额定输出功率(W) |
800 |
1600 |
2400 |
|
|
直流输入 |
额定输入电压(V) |
48V/110/220 |
||
|
额定输入电流(A) |
A=VA÷V |
|||
|
关断电压范围DC(V) |
48(40-60) 110(94-1200) 220(200-250) |
|||
|
开机电压范围DC(V) |
48(45-55) 110(105-115) 220(210-230) |
|||
|
反灌杂音电流 |
≤10% |
|||
|
交流输入 |
允许旁路电压 |
110/220Vac±15% |
||
|
旁路转换时间 |
≤5ms |
|||
|
交流输出 |
额定输出电压及频率 |
220Vac,50Hz或110Vac,60Hz |
||
|
输出波形 |
正弦波 |
|||
|
额定输出电流 |
3.63A |
7.27A |
10.90A |
|
|
输出电压精度 |
220V±1.5%/110V±1.5% |
|||
|
波形失真率(THD) |
≤3% (线性负载) |
|||
|
动态响应时间 |
5% (负载0←→100%) |
|||
|
功率因素(PS) |
0.7/0.8 |
|||
|
过载能力 |
120%,30秒 |
|||
|
逆变效率 |
≥85% |
|||
|
冷却方式 |
绝缘强度 |
1500Vac,1分钟 |
||
|
噪音（1M) |
≤40dB |
|||
|
使用环境温度 |
-5℃～40℃ |
|||
|
湿度 |
10～70%,不结露 |
|||
|
使用海拔 |
≤5000m |
|||
|
冷却方式 |
强制风冷 |
|||
|
机械尺寸 |
19英寸机架式 |
482×452×132(mm)(3U) |
||
|
毛重 |
8KG |
8.5KG |
11KG |
|
|
颜色 |
乳白色 |
|||
|
保护功能 |
输入欠压，过压，输出过载，短路保护，高低压保护 |
|||
|
输出接口 |
接线柱/万用插座/排插接口 |
|||
|
深圳市纳威电源还可以根据您的技术参数要求订做非标电力专用逆变器 |
||||
