点击图片查看原图“D641X气动法兰蝶阀，气动软密封法兰蝶阀，气动蝶阀，气动法兰蝶阀厂家”参数说明
| 材质： | 铸钢 | 适用介质： | 水 |
| 压力环境： | 常温 | 流动方向： | 双向 |
| 驱动方式： | 气动 | 零部件及配件： | 阀体 |
| 连接方式： | 法兰式蝶阀 | 工作温度： | 常温 |
| 工作压力： | 中压 | 密封形式： | 自动密封 |
| 密封面材质： | 软密封 | 结构形式： | 中心密封 |
| 口径： | 50-1000mm | 公称通径： | 50-1000mm |
| 安装尺寸： | 1000 | 型号： | D641X |
| 规格： | 常规 | 商标： | chaokai |
| 包装： | 木箱包装 | 产量： | 1000 |
“D641X气动法兰蝶阀，气动软密封法兰蝶阀，气动蝶阀，气动法兰蝶阀厂家”详细介绍
产品介绍
尺寸大小
D641X气动法兰蝶阀，气动软密封法兰蝶阀，气动蝶阀，气动法兰蝶阀厂家
D641X气动法兰式衬胶蝶阀是由角行程气动执行器及蝶阀阀体组成，其主要优点：结构简单、体积小重量轻、造价低，气动法兰蝶阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，配以阀门定位器也可调节介质流量、温度、压力等参数。气动法兰蝶阀流体阻力较小，中大口径的气动法兰蝶阀全开时有效流通面积较大，启闭迅速省力，蝶扳旋转90角度即可完成启闭，由于转轴两侧蝶板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，气动法兰蝶阀密封材料有丁晴橡胶、氟橡胶，称为气动法兰软密封蝶阀。

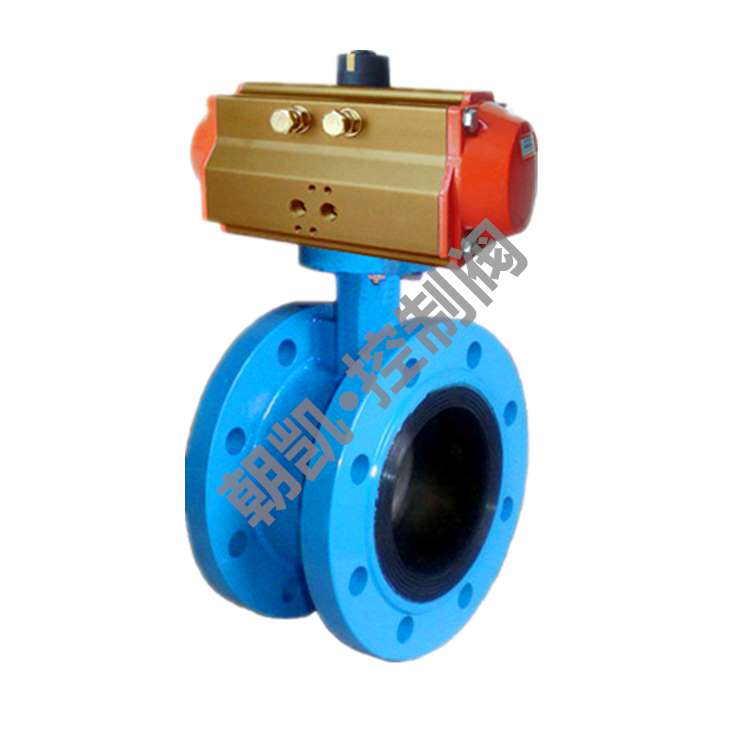

如图所示
产品特点
（1）设计新颖、合理、结构独特，重量轻，启闭迅速。
（2）操力矩小，操作方便，省力灵巧。
（3）可以任何位置安装，维修方便。
（4）密封件可以更换，密封性能可靠达到双向密封零泄漏。
（5）密封材料耐老化、耐腐蚀，使用寿命长等特点。
产品用途
气动法兰封蝶阀用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
技术参数
| 公称通径DN(mm) | 50～1200 |
|---|---|
| 公称压力 | PN1.0、1.6、2.5MPa |
| 法兰标准 | JB/T79、GB/T9113、HG20594-97 |
| 连接形式 | 法兰式 |
| 阀板形式 | 垂直板式 |
| 流量特性 | 近似快开型 |
| 动作范围 | 0～90° |
| 泄露量 | 按GB/T4213-92，为Kv值的10-4 |
| 基本误差 | 带定位器：小于全行程的±2% |
| 回差 | 带定位器：小于全行程的±2% |
| 可调范围 | 50:1 |
| 配置执行机构 | CKGT、CKAT、CKAW系列单双作用气动执行器 |
| 控制方式 | 开关型(开关两位控制)、调节型(4～20mA控制) |
执行技术参数
| 执行器型号 | CKGT、CKAT、CKAW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
|
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
零件材料
| 零件名称 | 材料名称 |
|---|---|
| 阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
| 蝶板 | 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
| 密封圈 | 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
| 阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
| 填料 | 聚四氟乙烯、柔性石墨 |
性能规范
| 公称通径DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低压气密试验 | 0.5～0.7 | ||||
| 适用介质 | 水、油(温度≤90℃)、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | ||||

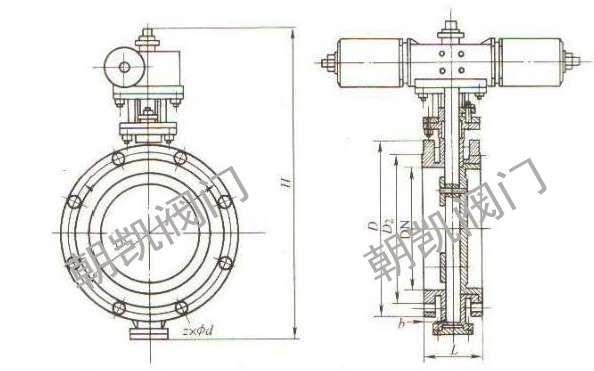

尺寸结构
| 英寸 | DN(mm) | 尺寸Size（mm） | 执行器尺寸 | |||||
| H | L | D1 | n-搀 | A | B | C | ||
| 2’ | 50 | 120 | 108 | 125 | 4-18 | 163 | 96 | 76 |
| 2’-1/2’ | 65 | 130 | 112 | 145 | 4-18 | 195 | 115 | 91 |
| 3’ | 80 | 145 | 114 | 160 | 8-18 | 195 | 115 | 91 |
| 4’ | 100 | 156 | 127 | 180 | 8-18 | 217 | 137 | 11 |
| 5’ | 125 | 170 | 140 | 210 | 8-18 | 258 | 147 | 122 |
| 6’ | 150 | 188 | 140 | 240 | 8-22 | 299 | 165 | 136 |
| 8’ | 200 | 205 | 152 | 295 | 8-22/12-22 | 349 | 182 | 153 |
| 10’ | 250 | 235 | 165 | 350/355 | 12-22/12-26 | 397 | 199 | 173 |
| 12’ | 300 | 280 | 178 | 400/410 | 12-22/12-26 | 473 | 221 | 192 |
| 14’ | 350 | 330 | 190 | 460/470 | 16-22/16-26 | 560 | 249 | 213 |
| 16’ | 400 | 320 | 216 | 515/525 | 16-26/16-30 | 601 | 280 | 243 |
| 18’ | 450 | 400 | 222 | 565/585 | 20-26/20-30 | 738 | 383 | 356 |
| 20’ | 500 | 500 | 229 | 620/650 | 20-26/20-30 | 738 | 383 | 356 |
| 24’ | 600 | 570 | 267 | 725/770 | 20-30/20-36 | 940 | 434 | 415 |
注：以上参数均为PN1.6MPa为准
