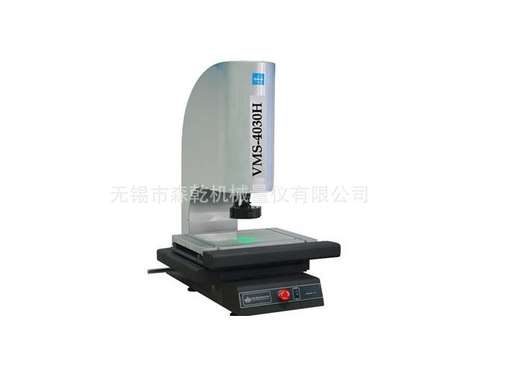

点击图片查看原图“江苏万濠VMS-4030H全自动影像仪”参数说明
| 认证： | CE | 品牌： | 万濠 |
| 操作方式： | 鼠标自动控制 | 分辨率： | 0.5μm |
| 测量行程： | 400*300 | 放大倍率： | 0.7-4.5X |
| 测量精度： | E1XY=（2.5+L/100）μm | 外形尺寸： | 970×670×940 |
| 型号： | VMS-4030H | 规格： | VMS-4030H |
| 商标： | 万濠 | 包装： | 木箱 |
“江苏万濠VMS-4030H全自动影像仪”详细介绍
产品信息：自主开发QMS3D软件，可满足客户不同测量需求2.具有快速自动对焦、自动寻边，强大的编程和自动测量功能3.采用亚像素细分技术，提高边界分辨能力4.配置操纵手柄，亦可软件程控5. SPC数据处理分析，大批量治具测量6. X、Y、Z三轴伺服控制，定位精度高速度快，运行平稳7. 采用自主开发的嵌入式模块控制系统，将复杂的控制系统集成于仪器内部，稳定性更高8. 程控恒流驱动式八区表面冷光光源，可适应复杂的工件测量9. 可通过激光指示器寻找被测工件的具体位置，快速定位，方便快捷技术规格参数：
|
型号 |
VMS-2515H | VMS-3020H | VMS-4030H | |||
|
工 作 台 |
金属台尺寸(mm) | 450×280 | 500×330 | 606×466 | ||
| 玻璃台尺寸(mm) | 306×196 | 350×250 | 450×350 | |||
| 运动行程(mm) | 220×120 | 270×170 | 370×270 | |||
| X、Y、Z数显分辨力 | 0.5μm | |||||
| 示值误差 | E1XY=（2.5+L/100）μm(L为被测长度，单位：mm) | |||||
| 截面原点一致性误差(μm) | E0≤20 (Z轴升降行程每100mm) | |||||
| 外形尺寸（mm） | 760×600×900 | 760×600×900 | 970×670×940 | |||
| 仪器重量（kg） | 146 | 168 | 266 | |||
| Z轴升降行程 | 150（可订购至300MM） | |||||
| 仪器配件 | 1X 镜筒（标配） | 0.5X 镜筒（选配） | 工作距离（mm） | |||
| 变倍镜头 | 0.7-4.5X | 0.7-4.5X | ||||
| 附加镜 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) |
|
|
| 0.5X（选配） | 10-64X | 22-3.4 | 5-32X | 44-6.8 | 175 | |
| 1X（标配） | 20-128X | 11.1-1.7 | 10-64X | 22-3.4 | 92 | |
| 2X（选配） | 40-256X | 5.5-0.9 | 20-128X | 11.1-1.7 | 36 | |
| 品牌电脑（标配）、操纵杆（标配） | ||||||
|
影像系统 |
1/2”彩色CCD摄像机；变倍镜头：品牌变倍镜头（选购件） | |||||
| 变倍镜头倍率：0.7X~4.5X；视频倍率：20~128X（19.5”显示器，分辨率1440*900） | ||||||
| 物方视场：11.1mm~1.7m | ||||||
| 电源：AC 100-240V 50/60Hz. 功率：250W (不包含电脑) | ||||||
