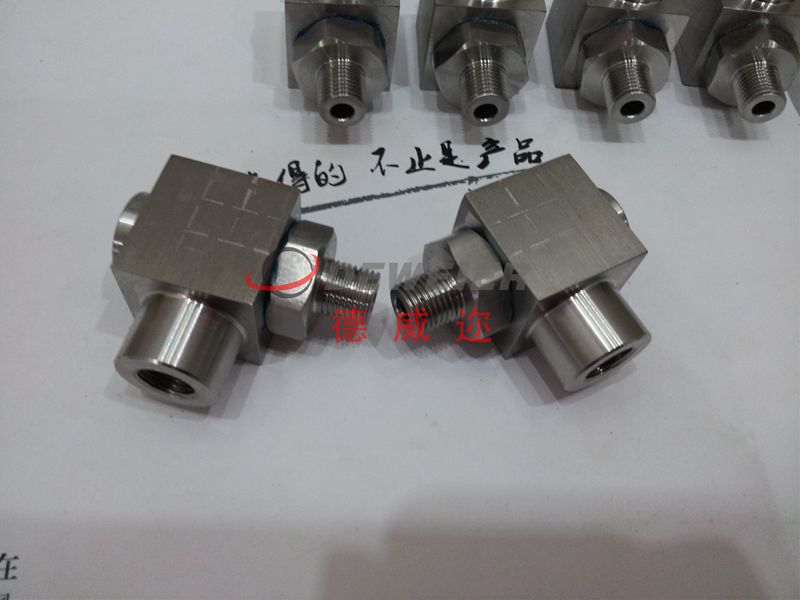

点击图片查看原图“1400系列不锈钢高压旋转接头”参数说明
| 是否有现货： | 是 | 认证： | ISO9001 |
| 分类： | 旋转接头 | 材质： | 不锈钢 |
| 加工定制： | 是 | 品牌： | 德威迩 |
| 型号： | GYZ | 规格： | 08 |
| 商标： | DEWEL | 包装： | 木箱 |
| 08： | 3/4 | 产量： | 2000 |
“1400系列不锈钢高压旋转接头”详细介绍
接头材料 DGWE08S-G1/4"316Ti不锈钢，可用于水、蒸汽、油及轻微腐蚀性物质。 规格 通径 DN5-32 接口 硬质直管外螺纹GDIN2353重系列（S系列），公制普通螺纹M，24内锥面 工作压力（最高） 350bar 工作温度 200℃（不锈钢接头） 转速（最大） 30转/分钟 连接方式 有一头和软管连接有利于保证使用寿命 旋转密封 低摩擦系数的聚四氟乙烯旋转密封及弹性O型圈不锈钢接头配氟橡胶O型圈 螺纹端部密封 橡胶梯型密封圈不锈钢接头配氟橡胶密封圈
“1400系列不锈钢高压旋转接头”其他说明
|

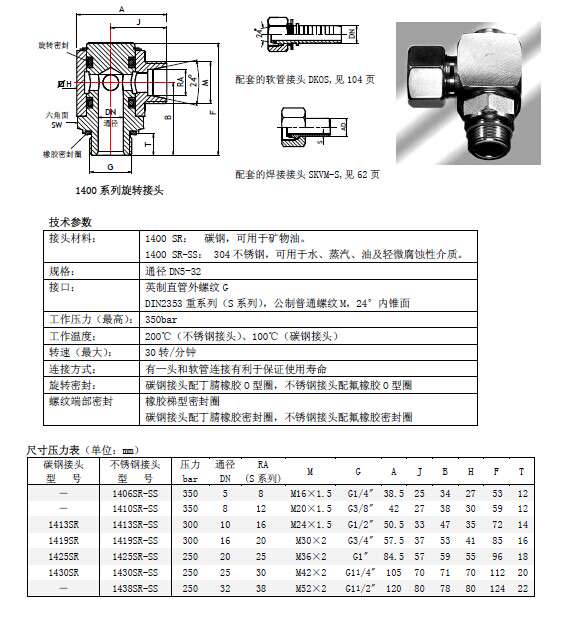

尺寸与压力表(mm) 不锈钢接头型号 |
压力 (bar) |
通径 DN |
RA (S系列) |
M | G | A | J | B | H | F | T |
| DGWE08S-G1/4" | 350 | 5 | 8 | M16*1.5 | G1/4" | 38.5 | 25 | 34 | 27 | 53 | 12 |
| DGWE12S-G3/8" | 350 | 8 | 12 | M20*1.5 | G3/8" | 42 | 27 | 38 | 30 | 59 | 12 |
| DGWE16S-G1/2" | 300 | 10 | 16 | M24*1.5 | G1/2" | 50.5 | 33 | 47 | 35 | 72 | 14 |
| DGWE20S-G3/4" | 300 | 16 | 20 | M30*2 | G3/4" | 57.5 | 37 | 53 | 41 | 85 | 16 |
| DGWE25S-G1" | 250 | 20 | 25 | M36*2 | G1" | 84.5 | 57 | 59 | 55 | 96 | 18 |
| DGWE30S-G1 1/4" | 250 | 25 | 30 | M42*2 | G1 1/4" | 105 | 70 | 71 | 70 | 112 | 20 |
| DGWE38S-G1 1/2" | 250 | 32 | 38 | M52*2 | G1 1/2" | 120 | 80 | 80 | 80 | 124 | 22 |
